Как выбрать трубчатый диффузор для простого обслуживания: сравнение 3 типов.

Аэрация является крупнейшим потребителем энергии на очистных сооружениях сточных вод, на нее приходится 50–70% от общих эксплуатационных расходов предприятия (отраслевой стандарт, соответствующий данным из книги Меткалфа и Эдди: «Инженерное дело в области водоотведения», 6-е издание). Однако стоимость энергии — это лишь половина уравнения. Скрытый фактор, увеличивающий затраты, — это время простоя на техническое обслуживание.

Когда требуется техническое обслуживание традиционной системы диффузоров с нижним расположением, операторы сталкиваются с целым каскадом вынужденных действий: отключение зоны аэрации, опорожнение резервуара, согласование разрешений на вход в замкнутые пространства, удаление накопившегося осадка, выполнение ремонта, повторное заполнение и повторная стабилизация биологического процесса. Для муниципальных очистных сооружений производительностью 100 000 м³/сут одно плановое техническое обслуживание может занять 10–15 дней частичного или полного прерывания процесса, что составляет непропорционально большую долю годового операционного бюджета на оплату труда, затраты на обходные пути и время восстановления процесса.

В руководстве по проектированию аэраторов с мелкопористой структурой Агентства по охране окружающей среды США (EPA/625/1-89/023) загрязнение диффузоров и частота их очистки определены как основные факторы, влияющие на стоимость жизненного цикла, и рекомендуется оценивать доступность для извлечения оборудования в качестве ключевого критерия проектирования наряду с эффективностью переноса кислорода. Аналогичным образом, стандарт EN 12255-15 (европейский стандарт для очистных сооружений сточных вод) предписывает учитывать доступность для технического обслуживания при выборе оборудования.

Именно поэтому тип установки трубчатого диффузора, а не только материал мембраны или рейтинг SAOTE, определяет реальную экономическую эффективность ваших инвестиций в аэрацию.

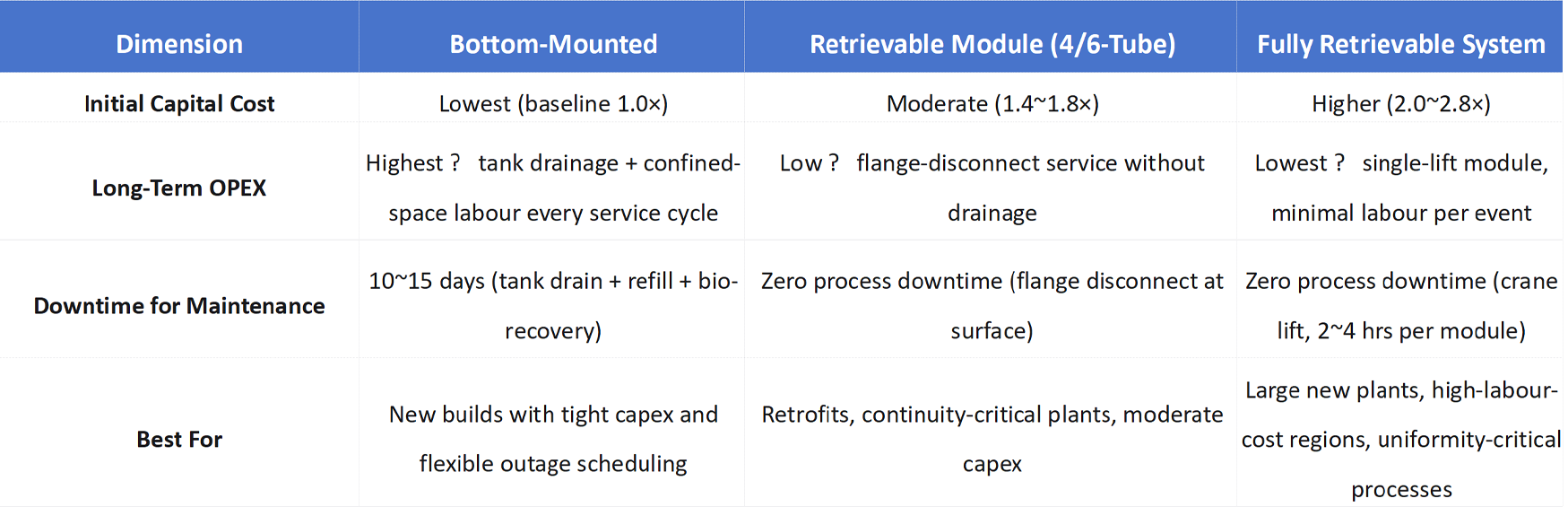

Альтернативный вариант: сравнение типов установки трубчатых диффузоров — нижнее крепление, модульный вариант с возможностью извлечения и полностью извлекаемый модуль.

Традиционным методом является аэрация снизу: трубчатые диффузоры крепятся к коллекторной раме, привинченной непосредственно ко дну резервуара, а воздухопроводные трубы прокладываются вдоль основания аэрационного бассейна. Диффузоры остаются постоянно погруженными в воду.

Реальные условия эксплуатации: поскольку все компоненты находятся на дне резервуара, любая проверка, очистка или замена диффузора требуют полного осушения резервуара. Этот процесс обычно включает в себя остановку биологического процесса, механическое обезвоживание, работу в замкнутом пространстве в соответствии с протоколами безопасности, удаление осадка, ремонтные работы и период стабилизации процесса от 5 до 15 дней, прежде чем вернуться к номинальной биологической производительности.

Когда следует выбирать этот вариант: Когда бюджет на первоначальные капитальные затраты является абсолютным ограничением, проект представляет собой новое строительство, и специалисты по планированию эксплуатации подтвердили, что запланированные простои дренажной системы могут быть компенсированы без влияния на соблюдение требований разрешений или пропускную способность обводного канала.

Реальность эксплуатации: специалисты по техническому обслуживанию отсоединяют фланец на уровне воды, поднимают модуль с помощью переносного крана или подъемного устройства, проводят очистку или замену диффузора у бассейна и опускают его обратно. Никакого слива, никаких разрешений на работы в замкнутых пространствах для самого технического обслуживания, никакого нарушения технологического процесса.

Когда следует выбирать этот вариант: Когда приоритетом является обеспечение непрерывности работы, следует рассматривать проекты модернизации, где опорожнение резервуаров нецелесообразно, или объекты, работающие в условиях строгих разрешений на сброс сточных вод, которые не допускают прерывания технологического процесса.

Реальные эксплуатационные характеристики: извлечение одного блока исключает этапы разборки отдельных компонентов. Равномерность распределения воздуха обеспечивается на заводе, а не при сборке на месте, что снижает вариативность эффективности переноса кислорода в зоне аэрации. Это особенно ценно для больших круглых резервуаров или прямоугольных бассейнов, где равномерное распределение растворенного кислорода напрямую влияет на эффективность нитрификации.

Когда следует выбирать этот вариант: Крупномасштабное новое строительство, где важна оптимизация долгосрочного операционного бюджета, объекты с высокими затратами на оплату труда при проведении технического обслуживания или предприятия, где стабильность биологических процессов является нормативным требованием.

Альтернативный вариант: полностью извлекаемая система аэрации с помощью крана — техническое обслуживание без простоев.

Сценарий 1 — Новая муниципальная очистная станция сточных вод, непрерывность технологического процесса требуется по условиям контракта.Укажите полностью извлекаемую систему аэрации. Первоначальные затраты, как правило, окупаются в течение 5–8 лет только за счет экономии на техническом обслуживании (диапазон отраслевых показателей, варьируется в зависимости от рынка труда). Стабильность биологических процессов сохраняется на протяжении всего периода эксплуатации, что особенно важно для предприятий, работающих в условиях превышения допустимых концентраций аммиака в сточных водах.

Сценарий 2 — Модернизация существующего предприятия, где для отвода воды из резервуаров потребуется строительство обводного канала.Укажите конфигурацию извлекаемого модуля (4/6-трубного). Это тот случай, когда альтернативные варианты с нижним креплением просто не могут конкурировать на практике — если отсутствует пропускная способность для обхода, система, зависящая от дренажа, создает риск несоответствия требованиям, который перевешивает любую экономию капитальных затрат.

Сценарий 3 — Строительство нового объекта с ограниченным бюджетом и гарантированной гибкостью в случае отключения электроэнергии.Аэрация с помощью донного оборудования является рациональным выбором при условии, что в плане проекта явно предусмотрены затраты на простой оборудования в течение всего срока его эксплуатации, а также при наличии на объекте дренажной инфраструктуры.

Пример из практики: Крупные муниципальные очистные сооружения в Восточной Азии модернизировали систему, заменив трубчатые диффузоры, установленные снизу, на модульную систему с возможностью извлечения, охватывающую шесть аэрационных линий. Предыдущий цикл технического обслуживания требовал 15 дней слива воды из резервуаров на каждую линию за одно обслуживание. После модернизации количество работ по техническому обслуживанию сократилось до операций по отсоединению фланцев без простоев, выполняемых в течение одной смены. Проект окупился в пределах типичного для подобных преобразований периода (отраслевой показатель: 4–7 лет для сопоставимых муниципальных очистных сооружений).

Альтернативный вариант: фланцевое соединение модуля трубчатого диффузора с возможностью извлечения — аэрация без простоев.

Первоначальная стоимость систем с диффузорами, устанавливаемыми снизу, ниже. Однако, если рассчитать общую стоимость владения за 15–20 лет эксплуатации актива — с учетом плановых дренажных работ, затрат на рабочую силу, расходов на соблюдение требований по работе в замкнутых пространствах, восстановления биологических процессов и потенциального риска превышения разрешенных норм — разница в общей стоимости владения часто сокращается или уменьшается. Предприятия, которые провели честный анализ затрат на протяжении всего жизненного цикла, неизменно обнаруживают, что «самый дешевый» вариант на момент закупки не является самым дешевым вариантом в эксплуатации.

Это утверждение верно только в том случае, если механизм извлечения включает в себя стояк из нержавеющей стали марки 304, соединяющий подводный коллектор с надводным фланцем. В некоторых системах извлечения с более низкими техническими характеристиками используются стояки из ПВХ или непокрытой стали, которые подвергаются коррозии, заклинивают или деформируются под нагрузкой, что делает механическое извлечение невозможным без слива и резки. Перед закупкой проверьте технические характеристики материала стояка.

На практике все наоборот. Модульные извлекаемые системы переносят сложность с этапа технического обслуживания (где ошибки имеют серьезные последствия) на завод (где контролируется качество). Оператор, выполняющий операцию по подъему фланца, сталкивается с меньшим количеством переменных и рисков, чем тот, кто координирует многодневную последовательность работ по сливу жидкости из резервуара, проникновению в замкнутое пространство и перезапуску технологического процесса.

Альтернативный вариант: сравнение сложности процесса обслуживания при аэрации снизу и аэрации с помощью подъемной стрелы.

Первоначальная стоимость систем с диффузорами, устанавливаемыми снизу, ниже. Однако, если рассчитать общую стоимость владения за 15–20 лет эксплуатации актива — с учетом плановых дренажных работ, затрат на рабочую силу, расходов на соблюдение требований по работе в замкнутых пространствах, восстановления биологических процессов и потенциального риска превышения разрешенных норм — разница в общей стоимости владения часто сокращается или уменьшается. Предприятия, которые провели честный анализ затрат на протяжении всего жизненного цикла, неизменно обнаруживают, что «самый дешевый» вариант на момент закупки не является самым дешевым вариантом в эксплуатации.

Это утверждение верно только в том случае, если механизм извлечения включает в себя стояк из нержавеющей стали марки 304, соединяющий подводный коллектор с надводным фланцем. В некоторых системах извлечения с более низкими техническими характеристиками используются стояки из ПВХ или непокрытой стали, которые подвергаются коррозии, заклинивают или деформируются под нагрузкой, что делает механическое извлечение невозможным без слива и резки. Перед закупкой проверьте технические характеристики материала стояка.

На практике все наоборот. Модульные извлекаемые системы переносят сложность с этапа технического обслуживания (где ошибки имеют серьезные последствия) на завод (где контролируется качество). Оператор, выполняющий операцию по подъему фланца, сталкивается с меньшим количеством переменных и рисков, чем тот, кто координирует многодневную последовательность работ по сливу жидкости из резервуара, проникновению в замкнутое пространство и перезапуску технологического процесса.

Альтернативный вариант: сравнение сложности процесса обслуживания при аэрации снизу и аэрации с помощью подъемной стрелы.

Принцип работы остается неизменным во всех сценариях: доступ для технического обслуживания не является второстепенной характеристикой, а представляет собой основную спецификацию производительности.
